AP Memory APS6404L PSRAM芯片詳解

APS6404L 是 AP Memory（愛普科技）推出的一款 64Mb（8MB）Octal SPI PSRAM，采用 8線高速SPI接口，支持 最高144MHz時鐘頻率，適用于高性能嵌入式系統、IoT設備（如ESP32-S3）、AI邊緣計算等場景。

1. 關鍵特性

• 容量：64Mb（8M x 8bit）

• 接口：Octal SPI（8線，支持DTR模式）

• 時鐘頻率：

  • 標準SPI模式：最高50MHz

  • Octal SPI模式：最高144MHz（SDR）

  • DTR（雙倍速率）模式：等效288Mbps

• 電壓范圍：1.8V（低功耗設計）

• 訪問時間：~5ns（超低延遲）

• 封裝：

  • 8-pin WSON（2mm x 3mm，超小尺寸）

  • 8-pin SOP（兼容標準SPI Flash封裝）

• 工作溫度：-40°C ~ +85°C（工業級）

• 低功耗：

  • 工作電流：~15mA（@144MHz）

  • 待機電流：~50μA

2. 接口模式對比

注：ESP32-S3、STM32H7等MCU可支持Octal SPI模式，大幅提升PSRAM訪問速度。

3. 典型應用

• ESP32-S3/S2 擴展內存（替代ESP-PSRAM64H）

• AI語音/圖像處理緩存（如K210、地平線X3M）

• 高刷新率顯示屏幀緩沖（如LVGL、GUI加速）

• 實時數據采集（替代低速SRAM/DRAM）

4. 硬件設計注意事項

1. PCB布局：

   • 盡量縮短CLK和數據線長度（<5cm），減少信號反射。

   • 使用4層板時，PSRAM下方鋪地，減少干擾。

2. 電源濾波：

   • VCC 引腳加 0.1μF + 1μF 去耦電容，靠近芯片放置。

3. 上拉電阻：

   • SPI 數據線（IO0-IO7）建議加 10KΩ 上拉（避免浮空）。

4. 初始化配置：

   • 上電后需發送 "0x35" 命令 切換到 Octal SPI 模式（部分MCU需手動配置）。

5. 與競品對比（Winbond W95A1GV vs. APS6404L）

6. 驅動與軟件支持

• ESP-IDF（ESP32）：內置APS6404L驅動，支持 Octal SPI 配置。

• STM32 HAL：需手動初始化FMC/QUADSPI外設。

• Linux：可通過SPI-MEM框架支持（需設備樹配置）。

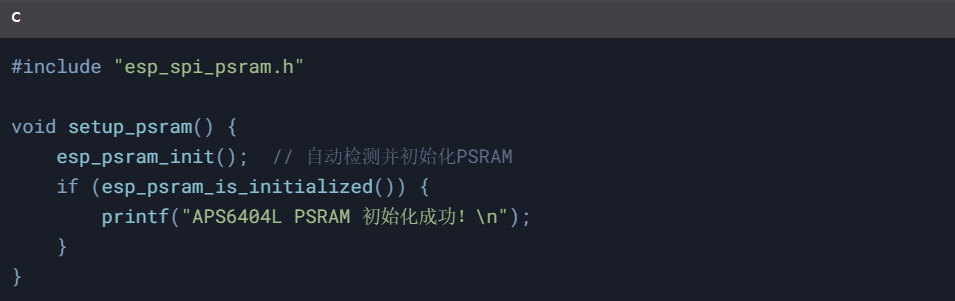

示例代碼（ESP32-S3 初始化 APS6404L）：
